氮化镓充电器原理? 氮化镓充电器原理

2023-04-27 22:12:33科技帅气的蚂蚁
网上有很多关于氮化镓充电器原理?的问题,也有很多人解答有关氮化镓充电器原理的知识,今天艾巴小编为大家整理了关于这方面的知识,让我们

网上有很多关于氮化镓充电器原理?的问题,也有很多人解答有关氮化镓充电器原理的知识,今天艾巴小编为大家整理了关于这方面的知识,让我们一起来看下吧!

内容导航:

一、氮化镓充电器原理?

二、氧化镓充电器原理?

三、氮化镓跟普通充电器有什么区别

一、氮化镓充电器原理?

这款充电器的原理是利用氮化镓的高频特性带来的高开关频率,可以缩小变压器和电容的体积,从而缩小充电器的体积。当然,既然用在充电领域,就不仅仅是手机充电了。这款充电器也可以用来给支持PD协议的笔记本电脑充电

二、氧化镓充电器原理?

氮化镓充电器的出现,解决了这个生活难题。氮化镓是一种可以替代硅和锗的新型半导体材料,用它制作的氮化镓开关管开关频率大大提高,但损耗较小。这样充电器可以使用更小的变压器和其他电感元件,从而有效减小体积,减少发热,提高效率。说的更直白一点,氮化镓充电器变小了,充电速度变快了.

三、氮化镓跟普通充电器有什么区别

.

相信最近关心手机行业的朋友们都注意到了“氮化镓(GaN)”,这是一个最近频繁出现的名词。尤其是在小米发布了首款65W氮化镓快充充电器之后,“氮化镓”一词开始广泛出现在大众的视野中。那么,带“甘”的充电器和传统的普通充电器有什么区别呢?传统普通充电器的基本材料是硅,这也是电子工业中非常重要的材料。

但是随着硅的极限临近,硅的发展已经到了一定的瓶颈,很多厂商开始尝试寻找更合适的替代品。另外,随着快充功率的增加,快充头的体积更大,携带非常不方便;有些大功率充电器长时间充电容易造成烫发;因此,寻找氮化镓(GaN)的新替代材料被称为第三代半导体材料更加迫切。

与硅相比,性能提高一倍,比硅更适合做大功率器件,尺寸更小,功率密度更高。氮化镓芯片的频率远高于硅,有效减小了内部变压器等元器件的体积。同时出色的散热性能也让内部元器件更加精密,最终完美解决了充电率和便携性的矛盾。显然,氮化镓是我们正在寻找的替代材料。

知道了各自的材料特性,氮化镓充电器和普通充电器的区别不言而喻。同样的功率,氮化镓充电器体积更小,散热更好,容易实现小体积大功率。因为氮化镓使用新材料,早期技术不够成熟,成本相对较高,其中最主要的成本来自于MOS功率芯片。但随着技术越来越成熟,不仅性能和体验会提升,成本也会逐渐降低。

在充电协议中,GaN的主要充电协议是PD协议,可以对支持该协议的设备进行快速充电,包括MacBook(以及其他C口笔记本)、iPad Pro、iPhone、Switch等设备。有了氮化镓的加持,相信智能手机的快充功率有望再创新高。

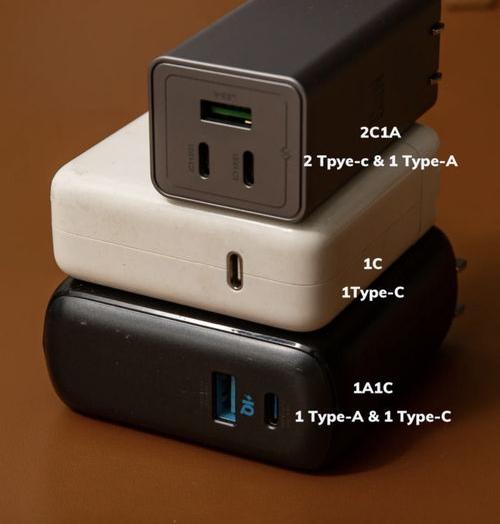

目前市面上大部分氮化镓充电器都是条形设计。如果将它们插入墙壁开关,它们很容易被数据线拉动,然后松开。所以很多品牌也在尝试不同的设计。如果体积有AirPods Pro那么大,携带起来会非常方便。

以上就是关于氮化镓充电器原理?的知识,后面我们会继续为大家整理关于氮化镓充电器原理的知识,希望能够帮助到大家!
