液晶显示模块有什么工作原理呢？ lcd液晶显示原理

网上有很多关于液晶显示模块有什么工作原理呢？的问题，也有很多人解答有关lcd液晶显示原理的知识，今天艾巴小编为大家整理了关于这方面的知识，让我们一起来看下吧!

内容导航：

一、液晶显示模块有什么工作原理呢？

二、lcd液晶显示屏的原理是什么？谢谢！

三、液晶显示器工作原理，（LCD,LED)

一、液晶显示模块有什么工作原理呢？

液晶模组简单来说就是液晶屏的铁框，LED背光板，PCB板。液晶显示的原理是背光模组发出均匀的面光，光线通过液晶屏传递到我们的眼睛。屏幕的作用是对光线进行逐像素处理，以显示图像。具体的液晶模组型号就不说了，不过你可以去唐颖中创的模组商城找找，它的液晶模组供货型号比较齐全。

二、lcd液晶显示屏的原理是什么？谢谢！

一、液晶显示器原理

l英文液晶显示器(liquid crystal display)来自CD的缩写，即液晶显示器(Liquid Crystal Display)，是一种数字显示技术，可以通过液晶和彩色滤光片过滤光源，在平板上产生360的问答图像。与传统的阴极射线管(CRT)相比，LCD具有空间小、功耗低、辐射低、不闪烁、减轻视觉疲劳等优点。缺点：与同尺寸的CRT相比，比一般销售的贵。

在笔记本电脑市场占据多年领先地位后，基于LCD技术的光滑显示屏正逐渐进入桌面系统市场。LCD比CRT显示技术有很多优势，可以提供更清晰的文字显示，屏幕没有闪烁，可以有效减轻长时间盯着屏幕造成的视觉疲劳。

液晶显示器的厚度一般不超过10寸，比联盟里的一个草坪还好。因此，如果严格允许在桌面系统中使用LCD技术，将会节省更多空间。虽然液晶显示器有其吸引人的独特之处，但不可否认的是它需要老有所占。与主要竞争对手CRT显示器相比，LCD在高质量彩色显示方面仍有不足。另外，LCD由于屏蔽距离短，价格差大，仍然是只有少数人享受的奢侈品。

早在1888年，人们就发现液晶这种液态化学物质，就像磁场中的金属一样，在受到外部电场的影响时，会产生其分子准确有序的排列。如果分子的排列控制得当，液晶分子会让光通过。无论是笔记本电脑还是台式机系统，使用的液晶屏都是由不同部分组成的分层结构。最后一层是由荧光材料和印花丝绸制成的背光层网格，可以发光。

背光层发射的光穿过第一偏振滤光层，并进入包含成千上万个具有水的原色的液晶滴的液晶层。液晶层中的晶体液滴全部包含在精细的单元结构中，一个或多个单元构成屏幕上的一个像素。当液晶显示器中的电极产生电场时，液晶分子会发生扭曲，从而使穿过其中的光线发生有规律的折射，然后通过第二层滤光层显示在屏幕上。

对于简单的单色LCD显示器，例如在PDA使用的显示屏，上述结构已经足够高了。然而，对于笔记本电脑中使用的更复杂的彩色显示器，需要有一个专门用于彩色显示的彩色滤光层。通常，在彩色LCD面板中，每个像素由三个液晶单元组成，每个液晶单元前面都有红色、绿色或蓝色滤光片。

这样就可以通过不同细胞的光在屏幕上显示不同的颜色。现在，几乎所有用于笔记本或台式机系统的LCD都使用薄膜晶体管(TFT)来激活液晶层中的单元。TFT LCD技术可以显示更清晰、更明亮的图像。

早期的LCD是一种无源发光器件，速度低，效率差，对比度小。虽然可以显示清晰的字符，但在快速显示图像时经常会产生阴影，影响文章的显示效果。所以只用于需要黑白显示的掌上电脑、寻呼机或手机。

受LCD层中实际单元数量的影响，LCD显示器只能提供固定的显示分辨率。如果用户需要将800X600的分辨率提高到1024X768，只能借助专用软件达到模拟分辨率。

与传统的CRT显示器一样，桌面系统中使用的LCD也是为接收波形模拟信号而设计的，而不是由PC直接产生的数字脉冲信号。这主要是因为桌面系统中的大多数标准显卡仍然将文章信息从最初的数字信号转换为模拟信号，然后传输到显示器。

虽然桌面系统的LCD是为了接收模拟信号而设计的，但是LCD本身只能处理数字信息，所以在接收到来自显卡的模拟信号后，LCD需要将模拟信号还原成数字信号进行处理。为了解决上述问题导致的显示不足，最新的台式LCD采用了一种特殊的带有数字连接器的显卡，直接将数字信号传输到LCD显示器上。

随着LCD技术的不断成熟和发展，显示屏的尺寸逐渐增大。过去，笔记本电脑使用8英寸(对角线)固定尺寸的液晶显示器。现在，基于TFT技术的桌面系统LCD可以支持14到18英寸的显示面板。因为厂家是根据实际观看区域的大小来决定LCD的尺寸，而不是像CRT那样根据显像管的大小来决定，所以一般来说，15寸LCD的尺寸相当于传统17寸彩色显示器的尺寸。

二、 LCD技术概述PPI和分辨率

包括领先的液晶显示屏制造商东芝在内的几家显示器制造商利用这次EDEX展会发布了新开发的200PPI TFT液晶显示屏，具有真正的高分辨率。PPI代表每平方英寸的像素数。所以PPI值越高，意味着显示屏可以显示更高密度的图像。当然，显示密度越高，保真度越高。目前常见的TFT液晶屏大多只有100PPI，可想而知如果你有200PPI两倍的显示质量会是什么效果。

低温多晶硅显示屏曝光各大厂商拼的不仅仅是显示质量，显示区域当然也是兵家必争之地。超大显示面积的TFT显示屏纷纷问世。东芝将在2000年秋季左右正式将15英寸低温多晶硅TFT技术应用于显示屏或笔记本电脑产品。新型分辨率标准

相信大家对VGA、SVGA甚至UXGA的分辨率标准都很熟悉。但是你听说过最新的分辨率标准SXGA吗？以SXGA为代表的显示器分辨率为14001050。事实上，IBM、Samsung和Hitachi等三家制造商已经在1999年10月举行的“LCD/PDP内部化99”展览会上展出了采用SXGA分辨率标准的显示屏。

在这次的EDEX 2000中，夏普展出了用这种最新的笔记本电脑分辨率标准制作的13.3英寸/14.1英寸和15英寸TFT显示屏。

三菱还展出了一款最新分辨率标准的液晶显示器产品。“Quad-VGA”代表的分辨率为1280960。相比一般标准XGA的12801024的显示分辨率，Quad-VGA会略显扁平，长宽比超过4: 3。未来，索尼公司将在其L系列VAIO笔记本电脑上使用“Quad-VGA”标准显示屏。三、名词解释

很多人在购买电脑产品时，经常会被说明材料中的专有名词搞糊涂。选择液晶显示器也是如此。有一些平日里没接触过的名词会让你无所适从。因此，在接下来的文章中，笔者将简单梳理和解释一些与液晶显示器相关的重要技术术语，让大家在选购液晶显示器时有个参考。1、尺寸标记和视角

LCD显示器跟CRT显示器除显示方式不同以外，最大的区别就是尺寸的标示方法不一样。举例而言，CRT显示器在规格中标榜为17寸，但实际可视尺寸却绝对达不到17寸，大约只有15寸多些；而就LCD显示器而言，若标示为15.1寸显示器，那么可视尺寸就是15.1寸。

综合上面的说法：CRT显示器的尺寸标示，是以外壳的对角线长度作为标示的依据；而在LCD显示器上面，则只以可视范围的对角线作为标示的依据。

单就当前市面上出售的LCD显示器来说，可视角度都是左右对称的（也就是由左边或是右边可以看见荧幕上图像的角度是一样的。例如左边为60度可视角度，右边也一定是60度可视角度）。而上下可视角度通常都小于左右可视角度。

从用户的立场来说，当然可视角度越大越好。但是大家必须了解可视角度的定义。当我们说可视角度是左右80度时，表示站在始于显示器法线（就是显示器正中间的假想线），垂直于法线左方或是右方80度的位置时，仍可清晰看见显示器上的影像。由于每个人的视力不同，因此我们以对比度为准。在最大可视角度时所量到的对比度越大就越好。

2、亮度、对比度

TFT LCD显示器的可接受亮度为150cd/m2以上。目前国内市场中能够见到的TFT液晶显示器亮度都在200cd/m2左右（LCD显示器的亮度测量单位为米平方烛光“cd/m2”，也就是一般所称的NIT）。亮度过低就会感觉荧幕比较暗，当然亮一点会更好。但是，如果荧幕过亮的话，人的双眼观看荧幕过久同样会有疲倦感产生。因此对绝大多数用户而言，亮度过高并没有什么实际意义。

亮度和对比度对于LCD显示器影像的呈现，比对CRT显示器有更大的影响。高亮度的LCD显示器对于用户而言，感觉会比较好。但是也要提供足够高的对比度来显示亮度、才能确保色彩的真实度和色阶准确度。

TFT LCD显示器的亮度范围由150Nits到200Nits。通常，质量好的LCD显示器标准亮度最少要有200Nits，而大部分的CRT显示器最高亮度只在150Nits左右。以200Nits的亮度为例，LCD显示器比CRT显示器的影像表现更佳。消费者在购买显示器时，要特别注意亮度指标，因为目前还没有一个确切的标准来测量亮度是否足够明亮。

另外值得注意的是，LCD显示器在荧幕的中央部分非常地明亮，而在接近边缘部分亮度会降低近25%。最好且最有效的方法，就是将LCD显示器并排一对一比较。

对比度指标指的是最亮的白色和最暗的黑色之间不同亮度层次的测量。当对比度达到120:1时，就可以很容易地显示生动、丰富的色彩。而对比度高达300:1时，则可支持各色阶的颜色。

从目前来看，用户在购买LCD显示器时，还没有一套有效且公正的标准来衡量对比度和亮度指标。所以最好的识别方法还是利用自己的双眼来判定。即将LCD显示器调到最亮和最暗，看看感觉如何。现在也只能利用这方法来找到比较合适的LCD显示器。

3、响应时间

所谓“响应时间”，就是LCD显示器对于输入信号的反应速度，也就是液晶由暗转亮或者是由亮转暗的反应时间。

基本上，“响应时间”指标越小越好。响应时间越小，则用户在看移动的画面时不会出现有类似残影或者是拖曳的感觉。通常，各种LCD显示器会将反应速度分为两个部分--“Rising”和“Falling”，而表示时则以两者之和为准。

4、显示色彩

早期的彩色LCD显示器在颜色表现方面，最多只能显示高彩（256K）。因此许多厂商使用所谓的FRC（Frame Rate Control）技术，以仿真的方式来表现出全彩的画面。到了近期，由于技术的进步，LCD显示器最起码也能够显示到高彩16位元色。

解析度方面，以15.1英寸TFT LCD显示器为例，基本都能够支持到1024x768的解析度；17寸以上的LCD显示器可以达到1280x1024的解析度，色彩表现在全彩（32位元）的模式也是轻而易举的事。

5、荧幕刷新频率

对于CRT显示器来说，刷新率关系到画面刷新的速度。刷新速度越快，画面越不容易闪烁。而如果刷新率在75Hz以上，用户就不容易感到画面闪烁。

对于LCD显示器来说，刷新率高低并不会使画面闪烁。刷新率在60Hz时，LCD就能获得很好的画面。在LCD显示器中，每个像素都持续发光，直到不发光的信号被送到控制器中，所以LCD显示器不会有因不断充放电而引起的闪烁现象。

也许有人会问：如果大多数的LCD显示器在60Hz刷新率下就能达到最佳画质，为何不将刷新率锁定在60Hz，而要有60-75Hz的选择范围？其实这关系到使用弹性和兼容性的问题。由于LCD显示器试图取代CRT显示器的市场地位，而现今大部分显示卡仍以CRT显示器为设计对象，更高的使用弹性和兼容性将有助于LCD显示器切入市场，并取代CRT显示器。

6.解析度

无论是购买LCD或一般的CRT显示器，解析度都是显示器的主要衡量标准。因为显示器必须支持软硬件所需要的解析度。

传统CRT显示器支持的解析度比较有弹性。不管是高的解析度或是低的解析度，通通能够显示，并且丝毫不损失显示质量。这是因为CRT显示器的影像主要是由像素（Pixels）所组成的点和线而产生的，因此像素的多寡是影响解析度的重要因素。

但是，LCD液晶显示器却只支持所谓的“真实解析度”，可比喻为一般CRT显示器的最高解析度。其主要差别在于，LCD液晶显示器只有在“真实解析度”下才能表现最佳影像效果。解析度低于真实解析度时，影像还是可以被呈现，只是所显示的影像无法如真实解析度般得到优化。

LCD液晶显示器的真实解析度定义为“定点形式”，所以我们在使用LCD显示器时，切记将解析度设定成最高，这样画面所呈现的影像将会越清晰，使用起来感觉也会越好。

三、液晶显示器工作原理，（LCD,LED)

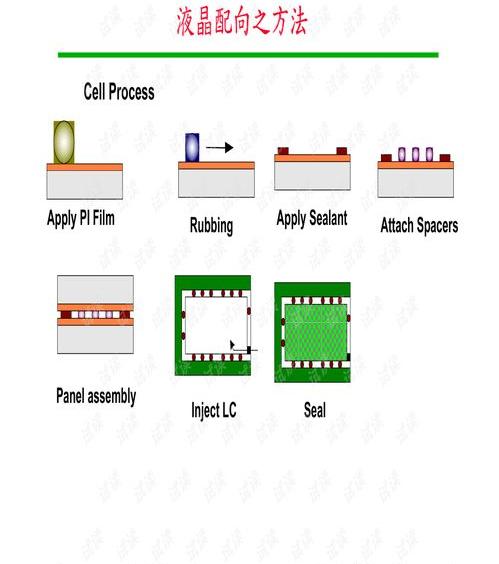

液晶显示器（LCD）的工作原理：在两块透明电极基板间夹持液晶状态，当液晶厚度小于数百微米时，界面附近的液晶分子发生取向并保持有序性，当电极基板上施加受控的电场方向后就产生一系列电光效应，液晶分子的规则取向随即相应改变。

液晶分子的规则取向形态有平行取向、垂直取向、倾斜取向三种，液晶分子的取向改变，即发生了折射率的异向性，从而产生光散射效应、旋光效应，双折射效应等光学反应。这就是LCD图像电子显示器最基本的成像原理。

液晶显示器（LED）的工作原理：LED显示屏通常由主控制器、扫描板、显示控制单元和LED显示屏体组成，主控制器从计算机显示卡获取一屏各像素的各色亮度数据，然后分配给若干块扫描板，每块扫描板负责控制LED显示屏上的若干行（列），而每一行（列）上的LED显示信号则用串行方式通过本行的各个显示控制单元级联传输，每个显示控制单元直接面向LED显示屏体。

主控制器所作的工作，是把计算机显示是配卡的信号转换成LED显示屏所需要的数据和控制信号格式。显示控制单运的作用，和图像显示屏的情况类似，一般由带有灰度级控制功能的移位寄存器锁存器构成。只是文章LED显示屏的规模往往更大，所以应该使用集成规模更大的集成电路。

扫描扳所起的作用正所谓承上启下，一方面它接受主控制器的文章信号，另一方面把属于本级数据传送给自己的各个显示控制单元，同时还要把不属于本级的数据向下一个级联的扫描扳传输。文章信号和LED显示数据，在空间、时间、顺序等各方面的差别，都需要有扫描板来协调。

以上就是关于液晶显示模块有什么工作原理呢？的知识，后面我们会继续为大家整理关于lcd液晶显示原理的知识，希望能够帮助到大家！
