i9 12900k核显怎么打开 i9 12900k

网上有很多关于i9 12900k核显怎么打开的问题，也有很多人解答有关i9 12900k的知识，今天艾巴小编为大家整理了关于这方面的知识，让我们一起来看下吧!

内容导航：

一、i9 12900k核显怎么打开

二、i9 12900K + i5 12600K深度解析！开创X86构架新时代

一、i9 12900k核显怎么打开

双击打开控制面板，打开Intel HD显卡，打开3D设置按钮，将禁用由启用改为启用，点击应用按钮打开核显。

I912900k是UHD7360问答50核显。第11代酷睿台式机处理器的旗舰型号为Core i9-11900K，是一款8核16线程处理器，CPU时钟频率为3.5GHz，CPU核显提供硫面投影的图形显示功能作为状态的基础，无需添加独立显卡即可完成包括画面显示和部分画面渲染在内的工作。而核显的性能相对有限，不适合大规模作品用国外软件或3A游戏渲染显示。

二、i9 12900K + i5 12600K深度解析！开创X86构架新时代

在AMD这两年的猛烈追击下，英特尔的牙膏被越挤越硬。第11代Tiger Lake架构单核效率大幅提升弥补了工艺上的劣势，而第12代Alder Lake则从底层架构上彻底脱胎换骨，最终让我们看到了从奔腾D到酷睿2的飞跃。我甚至在想，这么翻天覆地的变化，英特尔为什么不改“芯”这个名字。

这么重要的时刻我不能缺席，就拖着内部关系去弄了一个i9 12900K，一个i5 12600K。前者探索了第12代Alder Lake架构的性能上限，后者证明了作为主流价位段代表的性价比。接下来从架构特点、性能测试、零件推荐三个方面进行深入分析。

英特尔在8月前公布了CPU工艺路线图。最大的变化是原来的10nm增强型SuperFin及其后代抛弃了实际栅宽nm的名称，分别改为Intel7、 Intel4、 Intel3、 Intel 20a。虽然令人困惑，但是，晶体管的指数确实比得上TSMC的7纳米。我觉得AMD用的是PR值而不是GHz。

第12代Alder Lake架构是基于Intel 7技术的第一代CPU，据称与上一代Tiger Lake架构的10nm Superfin技术相比，性能功耗比提高了10-15%。

或许是受到移动ARM CPU的启发，第12代Alder Lake架构最大的创新在于“异构”，将——P-Core和E-Core两个不同的X86核心放入同一个CPU中。前者强调单线程的高性能，针对游戏和生产力工具进行优化；后者加强了多线程，最大限度地减少了后台任务管理带来的干扰。为了协调这些不同的内核，添加了一个独立的硬件线程管理器来实时监控和分配线程使用情况，并提高效率。

第12代Alder Lake架构具有16通道CPU直接输出PCI-E 5.0。考虑到DDR5内存普及还需要一段时间，所以也支持DDR5 4800MHz和DDR4 3200MHz。旗舰Z690芯片组内置12路PCI-E 4.0 16路PCI-E 3.0，2.5Gbps千兆有线WiFi 6E无线网络，4个20g bps USB 3.2 2 x2 10 10g bps USB 3.2 2 x1等。

12代Alder Lake CPU共有6款没有锁定倍频。如果没有核显，那么i9、i7、i5各一个：i9-12900K/KF 16核24线程，i7-12700K/KF 12核20线程，i5-12600k。在发布之前，有传言称i5-12600K超越i7-11700K成为新一代性价比之王，至少从规格上推断，确实有可能。

英特尔第12代Alder Lake架构CPU的外观与之前的LGA115x/1200有很大不同。因为插脚数增加到1700个，所以是长方形，防呆口从两边上下移动。主板的CPU插座结构类似X58的LGA1366，金属杆和压片轴在对面，所以原来的散热器孔位置不通用。

测试平台选用采用英特尔第12代Alder Lake架构发布的技嘉小雕Z690 AORUS ELITE AX DDR4，内存搭配10门梦想DDR4-4000 8GB x2，形成双通道规格。在技嘉RGB Fusion 2.0软件的加持下，超频的GI-CX360水冷散热器和石泉内存可以自由设置和同步各种灯光效果。

I9-12900K的核心尺寸为8 P核8 E核，P核最高睿频5.2GHz，E核最高睿频3.9GHz，L3缓存30MB。CPU-Z单核达到了惊人的841.8分，多核也达到了12168.1，领先对手的5950X旗舰机型，优势明显。

i5-12600K的核心规模为6 P核4 E核，P核最高睿频4.9GHz，E核最高睿频3.6GHz，三级缓存20MB。CPU-Z单核772。6、多核7209.2，难得秒杀上一代旗舰i9-11900K，结合不到3000元的价格，性价比惊人！

生产力工具CIENBENCH R20，i9-12900K单核779cb，多核10771cb，多线程比13.82x；I5-12600K单核699cb，多核6647cb，多线程比9.51x .性能爆棚，消费级CPU分数这么高我没有印象。最新版CINEBENCH R23，i9-12900K单核2029cb，多核28551cb，多线程比14.07x；I5-12600K单核1842cb，多核17477cb，多线程比9.49x还是挺硬朗的。

WPrime pi运行测试，I9-12900k 32m 2.3秒，1024m172.197seconds秒；I5-12600 k32m 2.938秒，1024m 185.454s . i9和i5的区别是单线程0.6秒，多线程13秒。X264 FHD基准文章转码测试，i9-12900K帧数为113.1 FPS，i5-12600K帧数为79.2 FPS，两者都超出预期！“鲁大师”

虽然鲁大师的分数很准，但大家或多或少都会有乐趣。i9-12900K平台总分1384893，仅CPU就得到913895分，占总分的66%！可见新一代和第12代桤木湖建筑的性能真的是不可想象。

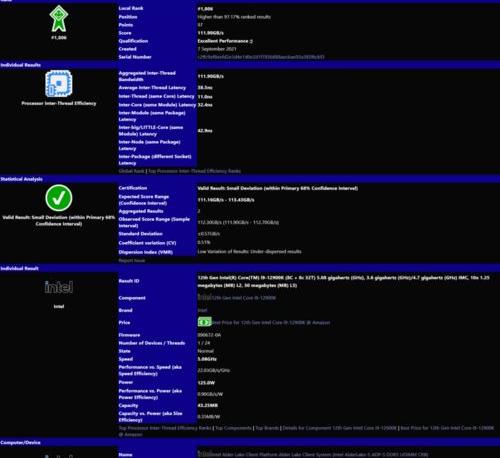

内存延迟是困扰很多游戏玩家的问题。i9-12900K搭配DDR4-4000时，读取62164MB/s，写入54271MB/s，复制56225MB/s，延迟77.3ns。I5-12600K读取60355MB/s，写入57936MB/s，复制54870MB/s，延迟79.9ns。

玩家最关心的是能提高多少帧。《CS:GO》是一款非常吃CPU性能的游戏。为了最大程度避免显卡的影响，用RTX3080Ti显卡，设置1080P的分辨率，将特效保持在最低。i9-12900K的平均帧数为829FPS，i5-12600K的平均帧数为730FPS，帧数相差12%，这只是频率上的差异。尽管三级缓存之间有差距，但它们仍然保持几乎相同的IPC性能。

8 P核8 E核的大规模i9-12900K即使采用10nm超鳍工艺也无法实现低功耗。FPU单次烘焙最大功耗314W，温度达到102度，但烘焙过程中没有降频。为了超频，彻底压制这一代旗舰处理器，分体水冷或者压缩机必不可少。另一方面，主流级别i5-12600K的功耗非常不错。单个烘焙的FPU功耗只有127W，最高温度只有66度。所以使用超频三360一体化水冷还是有很大的超频空间的。

「技嘉小雕Z690 AORUS ELITE AX DDR4」

本次测试所用的主板是技嘉小雕Z690 AORUS ELITE AX DDR4，不到3000元的价格，搭配i7、i9 CPU + RTX30系列显卡组成高性能平台极为合适。目前DDR5内存依旧处于低频高价智商税阶段（6400MHz频率才叫合格），现阶段还是推荐DDR4内存。

前面测试的i9-12900K功耗和发热量都很夸张，在供电区域覆盖大尺寸铝制鳍片，来压制供电部分热量。连接显卡的插槽为CPU直出PCI-E 5.0 x16规格，带宽较4.0翻了一倍——64GB/s，更是PCI-E 3.0 x16的4倍，足以应对未来高性能显卡的苛刻带宽需求。

技嘉小雕Z690 AORUS ELITE AX DDR4主板拥有4个DDR4内存插槽，其中远离CPU的一组使用金属条进行加固，也更好的提示玩家在安装内存时优先使用。因为在高速数字信号电路中，会出现信号回声的情况，一点点噪音就会对内存的稳定性造成影响，远离CPU的2个插槽能够有效避免信号回声出现。

得益于Z690芯片组的PCI-E通道数非常多，主板具备多达4个M.2接口，靠近CPU的是直连PCI-E 4.0 x4通道，2条显卡插槽之间的3个M.2接口同样为PCI-E 4.0 x4，只不过绕路芯片组，追求极限性能的玩家最好将SSD安装在CPU直连接口上，而且这个接口还加入双面的散热措施。

卸下覆盖主板近一半面积的厚重散热装甲后，主板PCB暴露于眼前。供电部分共有19相之多，其中16相是CPU供电。CPU供电的PWM芯片为RAA229131，支持9相直出，因此技嘉小雕Z690 AORUS ELITE AX DDR4主板是通过9相倍相为16相。

供电部分另一个至关重要的因素便是Mos管的用料，使用的是90A规格的DrMos，16相供电能为CPU提供1440A的电流，为极限超频打下稳固基础。

有线网卡是螃蟹家的RTL8125BG，支持10/100/1000/2500Mbps自适应网速连接。板载无线网卡为AX201，支持WiFi-6和蓝牙5.1，最高速度2.4Gbps。

音频芯片是螃蟹家的ALC1220-VB，为了防止声音受到电磁干扰而不纯净，技嘉为其覆盖了金属屏蔽罩，并使用尼吉康的专业音频电容。

前置跳线接口有USB 3.2 2x2 Type-C、USB 3.2 x2、USB 2.0 x4。机箱风扇全部位于主板下部，其中第4个高功率接口专门用于连接水冷水泵。

RGB灯光配置方面，提供2组5V ARGB和12V RGB，共计4个接口，分布在主板顶部和下部。配合RGB FUSION 2.0软件，让玩家能够控制主板集成的LED及外接灯条的发光效果，满足个性化需求。

「十铨梦境系列DDR4-4000内存」

DDR5内存的价格实在虚高，而且频率没有达到预期和延迟过高。现阶段选择DDR4更加明智。十铨梦境系列DDR4-4000高频马甲光条在配合第12代Alder Lake架构可能会比早期DDR5内存来得更加高效。

十铨梦境DDR4-4000内存条作为旗下高端系列产品，包装下足了功夫，为高品质的礼盒装。高颜值通体发光的性能级条子，4000MHz 18-22-22-42@1.35V的规格相当可观。洁白的梦境内存配合黑灰相间的技嘉主板显得非常协调。

「超频三凌镜360水冷散热器」

第12代Alder Lake架构CPU的发热量已经领教过了，本人推荐超频3凌镜GI-CX360一体水冷散热器。冷排尺寸为360mm，拥有超大的散热面积，通过高效率的水泵，将CPU散热的热量循环至冷排鳍片从而快速散发到空气中。

冷头为1680万色全面屏灯效，色彩变幻柔和，犹如一团会发光的气体在其中。风扇支持绚丽的ARGB发光，利用主板的控制软件或是超频三提供的遥控器进行控制，使用起来非常方便。

超频三提供的风扇过于追求静音，因此测试时本人使用3个猫头鹰风扇安装在了冷排上以保证散热能力的最优化。附件方面，超频三刚刚宣布为玩家免费提供LGA1700扣具，已经买完的用户不妨直接联系官方索取。

「超频三七防芯GI-P650电源」

超频三七防芯650W电源定位高端，全模组设计肯定是必不可少。主板24Pin部分使用18+10的模组输出接口，提供4组PCI-E/CPU供电接口和4组IDE/SATA供电接口，数量上完全足够目前旗舰级配置使用。

电源采用高端产品常见的全桥谐振和DCtoDC架构，有效提升整体能量转化效率，并通过80Plus金牌认证，官方宣称50%负载下转换效率高达92%！所有的电解电容都使用日化黑金刚系列，固态电容部分采用来自日本富士通的FP系列。

通过以上测试，明显看出Intel第12代Alder Lake架构带来实打实的性能提升，且幅度相当大，不仅秒杀对手，还将自家上代产品打的满地找牙。作为御用座驾的技嘉Z690 AORUS ELITE AX DDR4小雕本次表现非常不错，完全释放出CPU应有的性能，16相90A的核心供电即便支撑i9-12900K这颗电老虎有着丰富的可超频空间。唯一要担心的是散热系统是否能跟上，好在不存在积热问题。

此外，如果想一步到位体验DDR5版本Z690的土豪朋友，也可以看看技嘉超级雕Z690 AORUS MASTER主板。

以上就是关于i9 12900k核显怎么打开的知识，后面我们会继续为大家整理关于i9 12900k的知识，希望能够帮助到大家！
